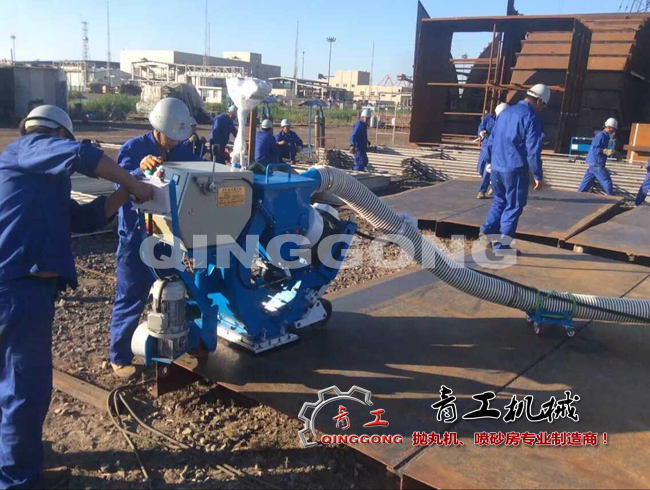

移动钢板除锈抛丸机

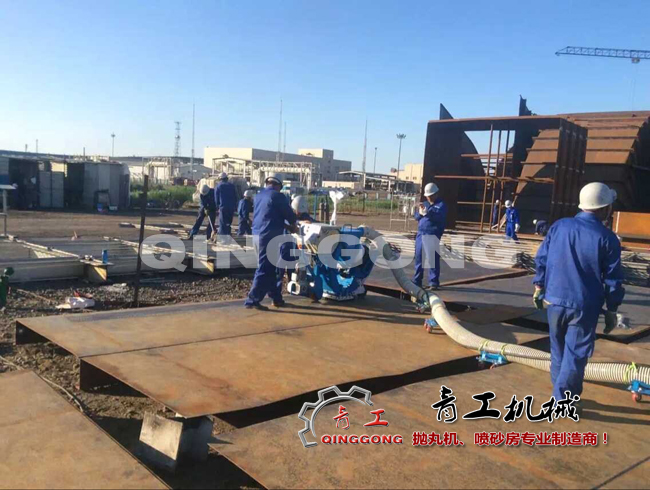

移动钢板除锈抛丸机

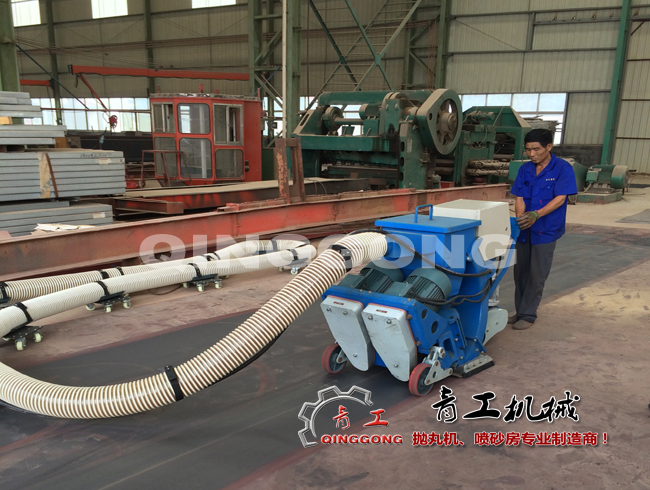

移动钢板除锈抛丸机

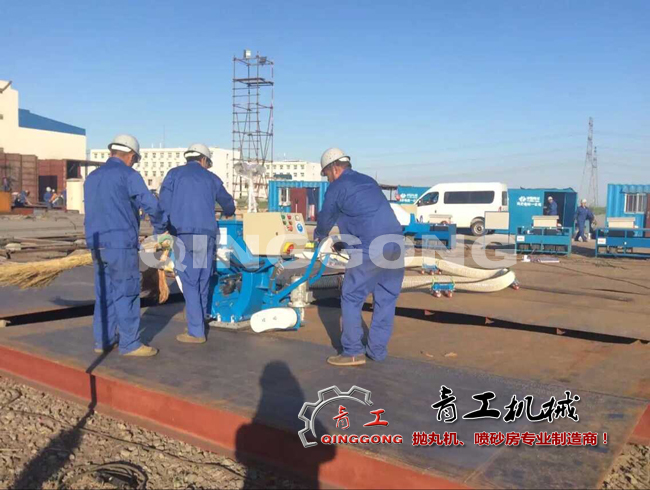

移动钢板除锈抛丸机


移动钢板除锈抛丸机


移动钢板除锈机主要组成部件

1、 抛丸器
      抛丸器是抛丸机的核心部件,主要由分丸轮、定向套、叶片、叶轮组成。电动机带动主轴使分丸轮高速旋转,分丸轮的前部与进丸管相连,弹丸由进丸管进入分丸轮的空腔中,在离心力的作用下,分丸轮中的弹丸获得了一定的速度,由分丸轮开口进入定向套,再由定向套的开口抛向高速旋转的叶片,定向套的开口决定了丸料的抛打方向。弹丸随着叶片继续运动,*(此字广告法禁止出现)后从叶片边缘抛出,抛打待处理表面。

2、回收分离装置
      回收分离装置由回丸管、分离室和储料斗组成。单抛头抛丸机,为使结构简单紧凑,采用了风选分离室,并在分离室与储料斗之问设有网隔筛。弹丸由抛丸头抛出,抛打被处理表面后,进入回丸管,经回丸管到达分离室,体积突然增大,从而导致气压减小,风速降低,由于弹丸的比重较大,所以此时受重力的影响较大,水平移动速度减小,具有下落的趋势,进入下一次循环;网格筛可防止较大的杂质进入抛丸轮;灰尘通过风选分离出来,进入除尘系
统。该回收分离装置,结构简单,分离效果较好,从而保证了良好的抛打质量,提高了易损件的寿命。


3、除尘系统
      除尘系统是由分离器到除尘器的连接管道、离心式高压风机、滤筒除尘器等组成。抛丸机工作时产生的含尘气体,经过连接管道进入除尘器,由除尘器过滤后,再经离心式高压风机排出,风机风量通过计算确定,并通过蝶阀进行风量调节,确保灰尘进入灰尘收集器。

4、电控系统
      电控系统采用PLC控制,即可白动操作,也可手动操作,可进行故障诊断和报警。行走系统用于控制抛丸机的行走路线和速度。

移动钢板除锈机用途:

清理钢板表面,船舶甲板,钢箱梁桥梁甲板,石油钻井平台。
用移动抛丸机可对船舶甲板,钢箱梁桥梁甲板,石油钻井平台,化工油罐,船舶内表面及钢板表面进行去除氧化皮,除锈和粗化处理,其粗糙等级为Sa2.5-3.0级,充分满足了防腐涂装或是重防腐涂装的前处理要求。

移动抛丸机钢板除锈效果
