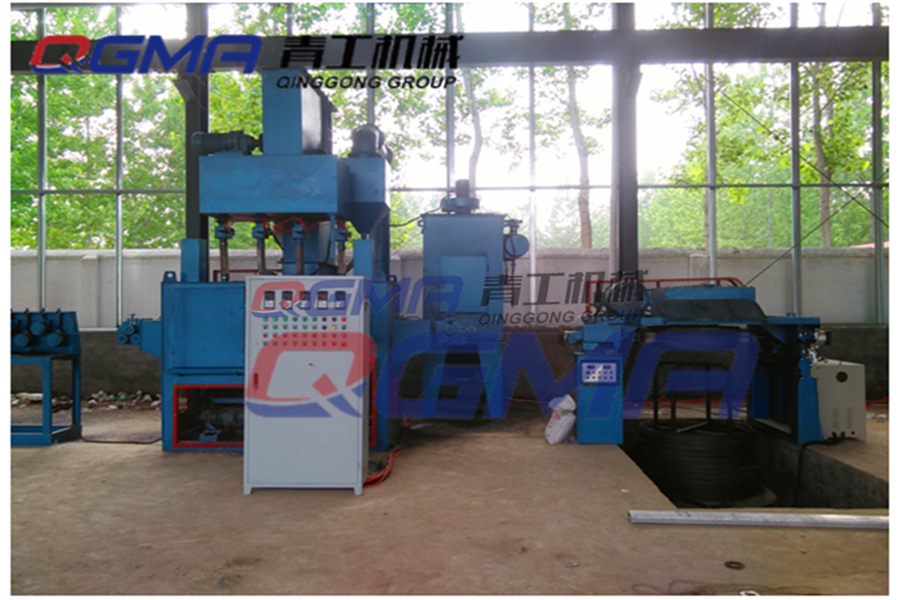

线材打砂机

线材打砂机


青 工线材打砂机功能描述

青 工线材打砂机是利用外置动力牵引输送带钢材,使带钢材通过清理室,选用了先进的高效节能的抛丸器,抛射出高速密集的弹丸束,打击带材的表面上,使带材表面上的锈蚀层、氧化皮及其污物迅速脱落,暴露线材表面的缺陷,并获得一定粗糙度的洁净表面。

青 工线材打砂机特性描述

本机组主要功能部件是预校直系统、清理室、线材导向装置、抛丸器、弹丸循环系统(含提升机、分离器、螺旋输送器和流量调整装置)、除尘系统、电气控制系统等部件组成。

工作原理

本机为连续送料的高效能连续作业清理,线材由外置动力牵引,经过水平预矫轧机后,送进清理机室体内抛射区时,利用特殊的集束形抛丸叶片,产生集束弹丸流使其带钢材上下90度表面受到强力密集弹丸的打击与磨擦,使之其上的氧化皮、锈层及其污物迅速脱落,线材表面就获得一定粗糙度的光洁表面。为了满足线速度120m/min,在线材的上下各面,各有两台电机18.5kw带动的抛丸器重复击打清理。弹丸由回收螺旋输送到弹丸循环系统。清理过程中,撒落下来的丸尘混合物经室体漏斗、横向螺旋输送机汇集于提升机下部,再提升到机器上部的分离器里,分离后的纯净弹丸落入分离器料斗中内,供抛丸循环使用。抛丸清理中产生尘埃,由抽风管送向除尘系统,净化处理后的净气排放到大气中,颗粒状尘埃被捕捉收集。

清理室

清理室为大容腔板式箱形组焊结构,室体内壁衬有ZZMn13耐磨防护板,清理作业在密闭的容腔内进行。

& 耐磨防护板保护室壁板材不受磨损,延长室体使用寿命。

& 充分利用弹丸反弹功能,继续有效地击打线材表面,有利于提高清理质量与清理效率。

& 清理室上设宽敞的维修门(抛丸清理段、辅室段),便于维修与更换室内易损件,门上方装有安全连锁开关,只有门关闭后才能启动抛丸器。

& 清理室内耐磨防护板采用耐磨遮盖包铸螺母栓接,保护螺栓头部不易损坏,拆装更换方便。

& 装有4台内置式青工KT-150抛丸器,带材的两个截面都能经受两次以上的抛射,杜绝阴阳面的产生。内置式抛丸器优点不容易出现外飞溅钢丸等现象。

& 抛丸室箱体制作应保证尺寸精度,室体采用重型框架结构加厚壁板(厚≥8mm)具有足够的强度与钢度,抛丸室内壁衬有≥10mm轧制钢板ZZMn13护板,寿命大于15000小时,由耐磨包铸螺母栓接牢固,在抛丸直射部位加衬一层ZZMn13护板,辅助室两端各设三道护帘密封,在主清理室与副室之间有聚氨酯环式密封,反弹到附室的钢丸由于能量较小,完全被密封帘拦截,回流到清理室内,保证丸尘不外溢。箱体严密,在衬板完好的情况下没有漏砂现象,箱门尺寸满足人员出入方便,衬板安装及密封帘安装更换方便。

& 抛丸室箱体两端装有密封副室。两端副室装有护帘密封。出口位置装有压缩空气吹丸装置,利用用户提供的压缩空气气源,进行高压吹丸,防止钢丸粘附在线材上。此装置,选用了我司成熟的线材吹丸系统。

& 护板之间衔接采用无缝搭接,防击穿能力较高。

& 清理室结构是由计算机控制的火焰切割机落料、打孔,通过CO2气体保护焊接,外形美观,切口无毛刺,定位准确。同时,科学的布置抛丸器的抛射角度,使钢丸的反弹呈规律状,杜绝了钢丸的飞出。室内高锰钢护板采用激光切割,尺寸精确,衔接紧密。

& 高锰耐磨钢轧制钢板与普通高铬铸钢板的比较。

我厂选用太钢产的固溶后的轧制Mn13护板。

高锰耐磨钢轧制钢板对强冲击磨损和大应力磨损有极好的耐磨性能,而高铬铸铁仅对移动摩擦产生的磨损具有较好的耐磨性。高锰耐磨钢轧制钢板比铸件成份更均匀、组织更致密,性能更优越。经同等条件测试,高锰耐磨钢轧制钢板可以有效减轻抛丸机重量,使用中不会出现破碎,使用寿命远大于铸件。而且便于切割、焊接,高锰耐磨钢板虽然硬度很高,但韧性很好,可以弯曲加工成圆筒形等需要的形状,比铸件有更好的加工性能,既有效提高了抛丸机性能,又降低了制造成本。

高锰耐磨钢是抵抗强冲击、大压力物料磨损等耐磨材料中的最佳选择,具有其它耐磨材料无法比拟的加工硬化特性,在较大冲击载荷或较大接触应力的作用下,钢板表层产生加工硬化,表面硬度由HB200迅速提升到HB550以上, 从而产生高耐磨的表面层,而钢板内层奥氏体仍保持良好的冲击韧性。高锰钢的特点有两个:一是外来冲击载荷越大,其自身表层耐磨性越高;二是随着表面硬化层的逐渐磨损,新的加工硬化层会连续不断形成。

安全联锁:


a、  抛丸器与弹丸流量控制闸门连锁,抛丸器不开,弹丸控制闸门不能打开。

b、  系统设有急停开关,方便紧急关机,防止事故扩大。

c、  各电机均设有失压保护,防止掉电后再加电时设备自动启动,造成人员伤亡或设备损坏。

d、  除尘器引风电机与分离器、提升机、横向螺旋依次互锁,防止弹丸堵塞,损坏设备。

e、  抛丸器电机及除尘电机全部采用变频操作。青 工机械通过调整抛丸电机转速来获得满意的抛丸效果。因为钢丸在使用过程中,钢丸经过磨损,直径会越来越小,为了防止除尘器吸出钢丸,在调整风量闸门失效的情况下,直接调整风机电机的转速,降低风速,减少钢丸的吸出量,提高钢丸的使用寿命,降低生产成本。

f、   设备螺旋系统、提升系统、出料口系统全部配有检测装置,以防止出现故障,以便及时消除故障隐患。特别出料口带材速度检测,防止抛丸器空抛,损坏主机。

g、  设有报警蜂鸣器,及故障指示灯。以便出现故障一目了然,及时排除故障。
