螺旋钢管清理机

螺旋钢管清理机


螺旋钢管清理机介绍:

青&工&机&械生产螺旋钢管清理机、钢结构清理机、H型钢抛丸机,抛丸清理机、槽钢除锈设备,H型钢除锈机,汽车配件打砂机器,可应用于各种钢材、钢板、线材、铝材、圆钢、工字钢、钢筋、钢管、管道、螺纹钢、集装箱、彩钢瓦、角钢、角铁等工件的除锈、除掉其表面的锈层、焊渣及氧化皮,使之均匀一致的金属光泽机械除锈快、表面产生一定程度的凹凸不平的效果,增大构件系数(主要用于栓)及涂料的附着力,以钢材的涂饰与防腐效果。

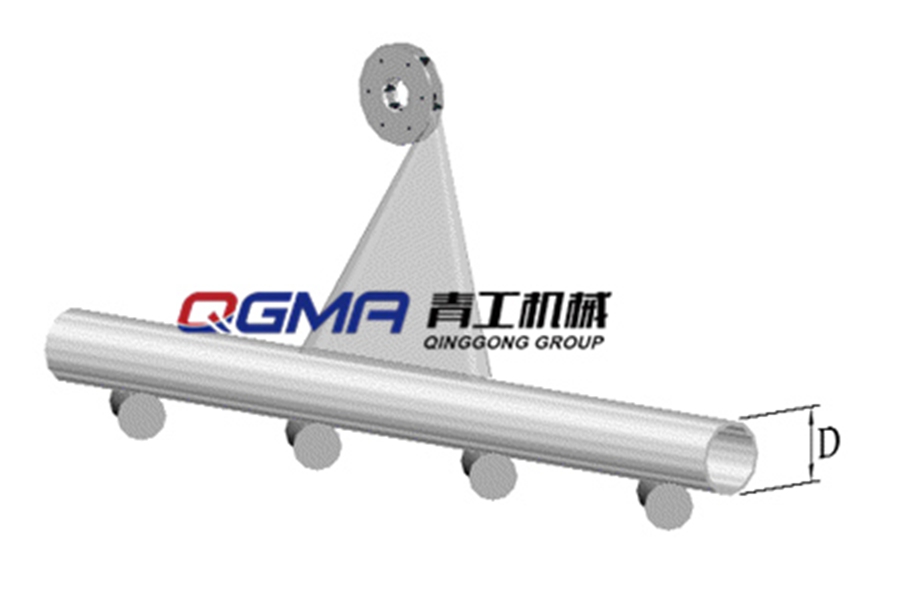

螺旋钢管清理机属于辊道通过式抛丸机设备,青 工 机 械螺旋钢管抛丸机主要用于建筑桥梁等行业。用于大型工字型钢、H型钢尺寸较高的钢结构件应力及表面除锈清理。

螺旋钢管清理机清理H型钢及大型构件,可配喷漆、流平、烘干等设备,清理H型钢范围:600~2400mm,工件允许有筋板,抛丸器数量6~12,可配刮砂装置,可配工件带出弹丸回收装置。

螺旋钢管清理机的组成部分:

1.清理室:

清理室为大容腔板式箱形组焊结构,室壁衬有ZGMn13耐磨防护板,清理作业在密封的容进行。

2.输送辊道:

分为室内输送辊道和装卸料段输送辊道。

室内辊道外套高铬耐磨护套及限位环,高铬耐磨护套用于保护辊道,承受弹丸打击,限位环可使工件按预定的位置运行,防止跑偏,造成事故,主要由上、下部传动、筒体、皮带、料斗等组成。上下同径带轮采用筋板、轮板与轮毂组焊成多边形结构,以增强力,避免打滑现象,了皮带使用寿命。机罩壳折弯成形,打开机中壳上的盖板可更换料斗和搭接皮带。打开机下壳上的盖板可排除底部弹丸的阻塞。 机上壳两侧螺栓带动拉板上下便可保持皮带的松紧度。上下带轮采用带方座外球面球轴承,受到振动冲击时可自动,密封性好。

3.分离器:

螺旋输送器主要由减速电机、螺旋轴、螺旋体壳组成。

采用带方座外球面球轴承,该轴承受到振动冲击时能自动,密封性好。

4.输丸管道:

本输丸管道具有双重控丸功能,每一闸管上方均设一闸板,分别切断来自分离器的弹丸,便于各自的抛丸器;闸板开启大小,可以调节弹丸流量,也可根据清理工件的规格任意组合,开启与关闭闸门数量,以节约能源,对机器的磨损,并保证生产需要。

5.抛丸器:

采用单圆盘抛丸器,成为当今国内无缺的高水平抛丸器。它主要由转动机构、叶轮、罩壳、定向套、分丸轮、护板等组成,其中叶轮采用Cr40材质 由锻造而成,叶片、定向套、分丸轮及护板均采用高铬.

6.吹扫装置:

本装置采用高压风机,并在室辅室部分设有不同角度的多组弹性吹嘴,对工件表面余留的弹丸进行吹扫清理。

7.进出口密封:

工件进出口密封装置,均采用橡胶弹簧钢板制成,为防止在抛丸时,弹丸出清理室外,在工件进出口处各设多道加强密封,其特点为弹性强、寿命长、密封效果俱佳。

8.除尘

布袋式除尘器

主要由袋式除尘器和风机、除尘管道等一起组成除尘。除尘效率可达99.5%。

9.电气控制

电气控制采用常规控制实现对全机的控制,采用生产的优质电器元件,具有可靠性高及方便等优点,主电路由小型断路器和热继电器实现对各电机的短路、缺相、过载保护。并设有多处急停开关,方便紧急关机,防止事故扩大。在清理室及清扫室的各个检修门上设有保护开关,当任何一个检修门打开后,抛丸器不能启动。

螺旋钢管抛丸机程中的注意事项:

1、在抛丸机的清理中应尽量在抛射区内多放工件,这样既可清理效率又可护板的磨损,增长其使用寿命。

2、在工件无法的情况下,应定向套,使抛射的钢丸尽多量的抛射在工件上,这样也可护板寿命,其磨损。

3、除尘应支管各处闸门,使其风力分配合理,可增强除尘效果。同时除尘器应保证定期清灰。
