抛丸机的型号分类

抛丸机的型号分类


抛丸机按铸件承载体的结构不同分为倾斜滚筒式、吊钩式抛丸机、转台式抛丸机、滚到通过式抛丸机、石材抛丸机和抛丸强化机等。

青 工倾斜滚筒式和链板式抛丸机适用于清理不怕碰撞的中小型铸件。滚筒式抛丸机靠筒体内螺旋状的导筋,使铸件翻转并向前运行。链板式抛丸机则通过链板的运动,使铸件翻转和运行。转台式、台车式和吊挂式抛丸机用于清理大中型铸件,通常设有固定的抛丸室,被清理的铸件在抛丸室内回转或移动。抛丸室一般装有几个抛丸器,装在不同的位置上,从不同的方位抛射弹丸,以提高抛丸机的清理效率和清理质量。吊挂式抛丸机可根据被清理铸件的需要,在悬链上配置若干个吊钩,清理时铸件挂在吊钩上,在向前运行的同时自行翻转。铸件在抛丸室外装卸,在室内进行清理。

按工作制度又可分为间歇式和连续式抛丸机。

抛丸机主要由4个部件组成:

① 抛丸器一般用高速旋转的叶轮将弹丸在高离心力作用下向一定方向抛射。在工作过程中有的青工抛丸器可作一定角度的摆动或上、下移动。

②弹丸收集、分离和运输系统。

③使铸件在抛丸清理过程中连续不断运行和翻转的承载体。

④除尘系统。抛丸清理机设备主要由抛丸器、耐磨橡胶环带、绞龙、提升、分离器、进料输送、除尘机、清理机械组合而成。

滚筒式抛丸机

滚筒式抛丸机主要是利用高速回转的叶轮将弹丸抛向滚筒内连续翻转的工件上,从而达到清理工件的目的,属于铸造机械范围。它适用于各行业中的30以下的铸锻件的清砂、除锈、去氧化皮和表面强化。青工机械滚筒式抛丸机适用于清理各种不怕碰撞、划伤的铸、锻件,是小型热处理车间清理工件表面残砂、氧化皮的理想设备,主要有滚筒、分离器、抛丸器、提升机、减速电机等组成。

钢板抛丸机

钢板抛丸机用于造船厂钢材预处理车间对钢板和型钢表面进行除锈、涂漆。主要用于对需要进行预处理的钢材表面进行除锈并喷涂车间底漆。通过钢材的预处理,清除其表面的锈蚀、氧化皮和污物,使钢材具有清洁和一定粗糙度的表面,以增强漆膜与钢材表面的附着力,从而保证钢材防腐涂装质量。青工机械钢板抛丸机抛丸处理后的钢材表面喷涂车间底漆,使钢材在加工过程中不再二次污染生锈,为最后的涂装作业保留一个清洁无锈蚀、无污染的表面,保证涂装质量。

工艺流程:

上料辊道→抛丸除锈→喷涂底漆→烘干→下料辊道

履带式抛丸机

履带式抛丸机适合多品种,大中批量生产工件的表面除锈或抛丸强化,清理工件必须是不怕碰撞的单重在150kg以下的铸件及热处理件,该机既可单机使用,又可配线使用. 属于铸造机械范围。自动: 将工件放入橡胶履带滚筒中,操作人员按下“运行”按钮,抛丸室门气动关闭,抛丸清理开始,履带向前运行,工件不断地进行翻滚,高效强力抛丸器将抛丸高速抛射到正在翻滚的工件表面上,工件可完全均匀地得到清理。青工履带抛丸机钢丸通过履带上的溜孔流入螺旋输送机,再将钢丸输送到斗式提升机,经斗式提升机提升到分离器,被分离后存储待用。抛丸结束后,抛丸室门自动开启,履带反转,将工件卸出。履带式抛丸机应用范围:压铸件、精密铸件、精密锻件等的清理、光饰。去除热处理件、铸件、锻件的表面氧化皮。弹簧的强化。紧固件除锈和前处理。

吊钩式抛丸机

吊钩式抛丸机作为抛丸清理机的标准机型,其工作圆筒直径从900到1300 mm, 高度从1300 到2200 mm. 标准机型带有2-7个抛头,最大承载量达10000公斤,这款抛丸机的生产效率相当高,灵活性跨度也相当大,是理想的清理强化设备,并且操作简便,只需将要处理的工件装载上机器,按下启动按钮,经过一个很短的时间(一般为5-7分钟),,即完成了整个清理过程,清除掉所有粉尘和残余丸料,主要适用于各种中、大型铸件、锻件、焊件、热处理件的表面处理,包括易碎和形状不规则的工件。

齿轮强化抛丸机

转台式齿轮强化抛丸机主要适合中小型工件的表面清理的批量生产,这规格的设备适合于发动机连杆,齿轮,膜片弹簧等,广泛应用于铸造和汽车制造业,具有生产效率高,密封效果好,结构紧凑,装卸件方便技术含量高等特点。

1、工件材质、20CrMnTi   30CrMnTi  表面硬度58-62HRC

2、零件加工范围 :Φ700×1000 mm

3、产能  : 1) LCQ85AL.01-006 行星轮大于18000件/月

2) LCQ85AL.01-012 太阳轮大于6000件/月

4、节拍  :  5-8min/次。一次可以同时清理15-20件

5、钢丸 : 钢丝切丸磨圆 G2  粒度:0.6   硬度≥65HRC

6、抛丸强化硬度:≥0.45mm  A试片

7、最大残余压应力{齿根部次表面残余压应力(0.025-0.06mm)} >-800MPa

8、弹丸覆盖率:≥100%

悬链式抛丸机

适用于大批量中小工件的抛丸处理。工件随吊链可连续运行或步进运行或采用先进的积放推式悬链输送工作,使工件在加卸料以及抛丸区分别处于停止状态,实现定点装卸和定点抛丸工序,吊钩吊重50-2000kg ,且生产效率高,运行可靠,对表面及内腔较复杂的工件、如发动机缸体缸盖、电机壳等清理效果尤佳。是汽车、拖拉机、柴油机、电机、阀门等行业的理想选择。青工悬链式抛丸机按其吊链移动方式,可分为连续式、步进式、积放式。按吊链布置方式,可分为单行程、双行程和多行程之分。

连续式是将工件悬挂在吊链钩上,匀速连续循环地通过抛丸室,进入清理室后,在自转机构的驱动下工件一边自转,一边前进,一边接受清理的工作方式。

步进式是将工件悬挂吊钩分组(一般3钩一组),吊钩的组数是依据客户的工作频率要求和整个清理线的长度而定。其工作次序为上料→等待→抛丸(自转)→等待→下料→等待→上料依次循环工作。

积放式是在工件上料区定点停放空载小车一辆等待上料,当上料工作完成后停止器自动放行。小车运行至抛丸室前,此时该小车处于等待状态,同时抛丸室内一组小车所吊载的工件正在抛丸清理、强化处理。当青工抛丸室内小车抛丸工作完成后离开抛丸室时,等待区停止器自动放行,小车进入抛丸阶段;同时后一辆小车处于等待;当该小车工件清理(强化)完毕后自动运行至等待区,等待下料。依此连续循环工作。

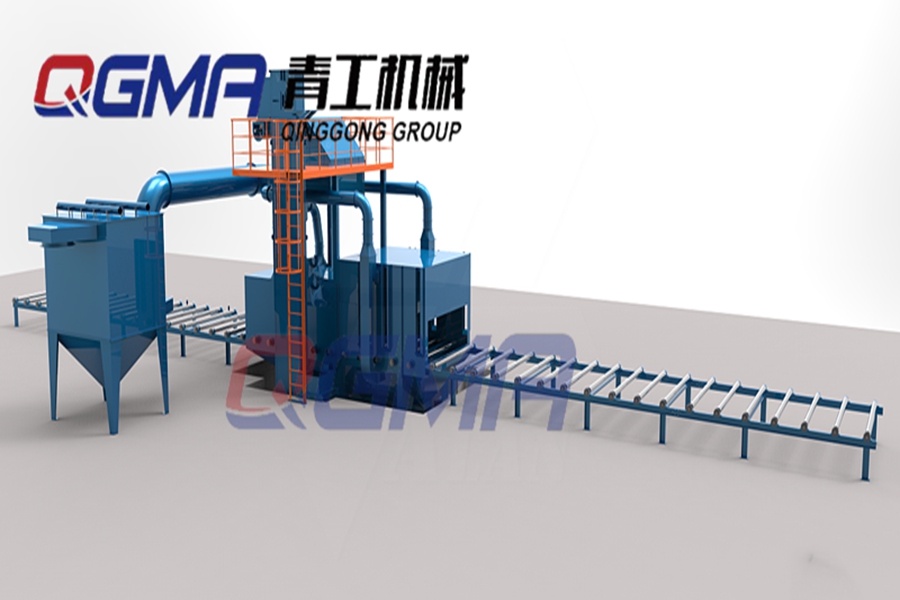

辊道机抛丸机

适应于结构件、型材、钢管、钢板、钢筋表面清理。效率高,成本低。

辊道式抛丸机主要用于建筑等行业。用于大型工字型钢、H型钢尺寸较高的钢结构件消除应力及表面除锈清理。青工机械清理过程中由电气控制的可调速输送辊道将钢结构件或钢材送进清理机室体内抛射区,其周身各面受到来自不同坐标方位的强力密集弹丸打击与磨擦,使之其上的氧化皮、锈层及其污物迅速脱落,钢材表面就获得一定的光洁表面,与硬度,提高了漆膜与钢材的附着力,改善钢材的内在质量,延长了其使用寿命。在清理室外两边进出口辊道装卸工件。落入钢材上面的弹丸与锈尘经吹扫装置吹扫,撒落下来的丸尘混合物由回收螺旋输送到室体漏斗、纵横向螺旋输送机汇集于提升机下部,再提升到机器上部的分离器里,分离后的纯净弹丸落入分离器料斗中内,供抛丸机循环使用。抛丸清理中产生尘埃,由抽风管送向除尘系统,净化处理后的净气排放到大气中,颗粒状尘埃被捕捉收集到除尘装置中,排放出到大气中的是干净无污染的空气。

石材水泥砖抛丸

石材水泥砖抛丸机,顾名思义是一款主要以清理石材为主的抛丸清理设备,其石材主要有:大理石、人造石、花岗岩、路沿石、地面砖、水泥砖、路面砖等等。经处理的石材表面防滑性能高,平整度好,立体感强,受到广大客户的一致好评。石材抛丸机是最新研制的新型抛丸机,工作效率高,使用成本低,除尘效果好,符合国家环保标准,水泥砖抛丸机为连续送料的高功能连续作业清理,处理批量大,在清理过程中由电气控制的变频电机驱动辊道将工件送进清理机室体内抛射区时,其周身各面受到来自不同坐标方位的强力密集弹丸的打击与磨擦,使工件上的氧化皮及其污物迅速脱落,工件表面获得一定粗糙度的光洁表面。落入工件上面的弹丸与锈尘经回收螺旋输送到弹丸循环系统,由清理室外两边装卸工件。

上一问题:抛丸机的工作条件及工作效率

下一问题:抛丸机的应用范围
