辊道通过式抛丸机除尘器和沉降室的工作原理

辊道通过式抛丸机除尘器和沉降室的工作原理


辊道通过式抛丸机的除尘器和沉降室是人们用于捕集粉尘的一种收尘设施,是古老而又简单的收尘装置。其工作原理是当含尘气体进入一个大的沉降室后,由于沉降室的横断面积较吸尘管道大很多,所以抛丸机含尘气体流速就大大降低,流速可降低10~20倍。在含尘气体通过沉降室的这段时间内,较大的粉尘颗粒在沉降室内有足够的时间受重力作用而沉降下来,净化后的含尘气体从沉降室的另一端排出。由于沉降室是利用重力作用使粉尘自然沉降的一种收尘装置,因而也称为重力沉降室,简称沉降室。抛丸机除尘器沉降室具有结构简单、造价低、能耗小、压力损失小、维护管理简单和能够直接处理高浓度含尘气体等优点。但是体积庞大,收尘效率低是它的致命缺点。以往沉降室在工业上多用于捕集>40um的粉尘颗粒,或是用作多级收尘系统的预收尘。将沉降室用于捕集细微粉尘不是不能,但占地面积大得惊人。抛丸机除尘器系统一般是将沉降室作为布袋除尘器的预除尘装置,将粗大的粉尘颗粒预先*(此字广告法禁止出现)行过滤,以减少布袋除尘器的负担,减小粉尘对除尘布袋的磨损。

辊道通过式抛丸机的各部件组成:

1.清理室:清理室为大容腔板式箱形组焊结构,室体内壁衬有ZGMn13耐磨防护板,清理作业在密封的容腔内进行。

2.输送辊道:分为室内输送辊道和装卸料段输送辊道。室内辊道外套高铬耐磨护套及限位环,高铬耐磨护套用于保护辊道,承受弹丸打击,限位环可使工件按预定的位置运行,防止跑偏,造成事故。

3.提升机:主要由上、下部传动、筒体、皮带、料斗等组成。提升机上下同径带轮采用筋板、轮板与轮毂组焊成多边形结构,以增强磨擦力,避免打滑现象,延长了皮带使用寿命。提升机罩壳折弯成形,打开提升机中壳上的盖板可维修更换料斗和搭接皮带。打开提升机下壳上的盖板可排除底部弹丸的阻塞。调整提升机上壳两侧螺栓带动拉板上下移动便可保持提升皮带的松紧度。上下带轮采用带方座外球面球轴承,受到振动冲击时可自动调整,密封性好。

4.抛丸器:采用单圆盘抛丸器,成为当今国内完美无缺的高水平抛丸器。它主要由转动机构、叶轮、罩壳、定向套、分丸轮、护板等组成,其中叶轮采用Cr40材质 由锻造而成,叶片、定向套、分丸轮及护板均采用高铬材质铸造而成.

5.吹扫装置:本装置采用高压风机,并在室体内辅室部分设有不同角度的多组弹性吹嘴,对工件表面余留的弹丸进行吹扫清理。

6.进出口密封:工件进出口密封装置,均采用橡胶弹簧钢板制成,为防止在抛丸时,弹丸飞溅出清理室外,在工件进出口处各设多道加强密封,其特点为弹性强、寿命长、密封效果俱佳。

7.除尘系统:布袋式除尘器主要由袋式除尘器和风机、除尘管道等一起组成除尘系统。除尘效率可达99.5%。

8.电气控制:电气控制系统采用常规控制实现对全机的控制,采用国内外生产的优质电器元件,具有可靠性高及维修方便等优点,主电路由小型断路器和热继电器实现对各电机的短路、缺相、过载保护。并设有多处急停开关,方便紧急关机,防止事故扩大。在清理室及清扫室的各个检修门上设有安全保护开关,当任何一个检修门打开后,抛丸器不能启动。

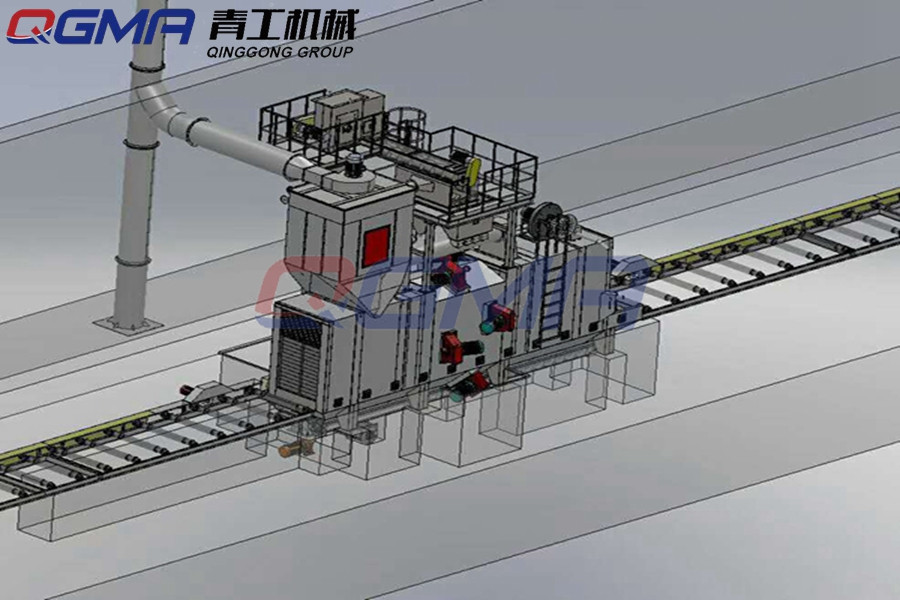

通过式抛丸机宣传图
