通过式抛丸机的结构

通过式抛丸机的结构


通过式抛丸机主要是由抛丸部分和电气控制部分来组成的,抛丸的部分当然包括上料和下料的输送装置,清理室的部分等,清理室中当然是要有抛丸器装置的,而电气控制的部分则主要包括有各种运行的回路,还应该包括一些保护的装置等,具体情况如下:
一、主要结构部分
    1、一台抛丸的设备要运作起来当然应该包括送料和出料的装置了,不管是什么类型的设备,都会配置相应的上料下料装置,用于对丸砂的输送和对工件的输送,一般需要将丸砂输送到抛丸器中,需要将工件输送到室体中,完成清理后还要有相应的输出装置。
    2、大部分的设备都是将清理室来作为抛丸机的主体部分,一般的清理室中会包含有抛丸器,室体,密封的装置,护板等来组成,在清理室中可以装置多个抛丸器,保证对工件来进行多角度的清理,在室体内通常还会设置一个防护的装置,主要是为了保证弹丸不会飞出。
    3、出于节省操作成本和环保的考虑,一般都会设计一个弹丸循环的系统,这个系统一般会包含输送的装置,提升机装置,分离器装置等。使用输送装置将弹丸输送到提升机,然后将清理室里面的弹丸和杂质提升到顶部,通过输送的装置送到分离器中,在分离器里面将弹丸和杂质等分离,将分离出来的弹丸送入到存储装置中,可以再次提供给抛丸器来使用了。
二、电气控制的部分
    1、抛丸的设备一般会使用断路器这个装置来对电机做短路的保护,使用热继电器的装置来对电机做过载的保护。
    2、对于弹丸循环的系统要配置检测的开关,随时的对系统运行情况进行检测,防止发生堵塞情况,如果发生堵料,跳闸情况时,还需要有PLC装置来进行报警。
    3、在清理室的检修门上需要装有行程的开关,方便进行安全的检修操作,在每个抛丸器的端盖上面也要装上行程的开关。
    4、在升降的电机高及低的限度位置要装上开关,能够保证升降自动的停止,在分离器的仓位上要装有料位计,从而能够实现控制操作。
    5、要保证抛丸器和其盖板,检修门有联锁反应,当盖板等打开时,抛丸器是不能够启动的。
    6、抛丸器还应该和供丸闸有联锁的反应,抛丸器不运行时,供丸闸是不工作的。

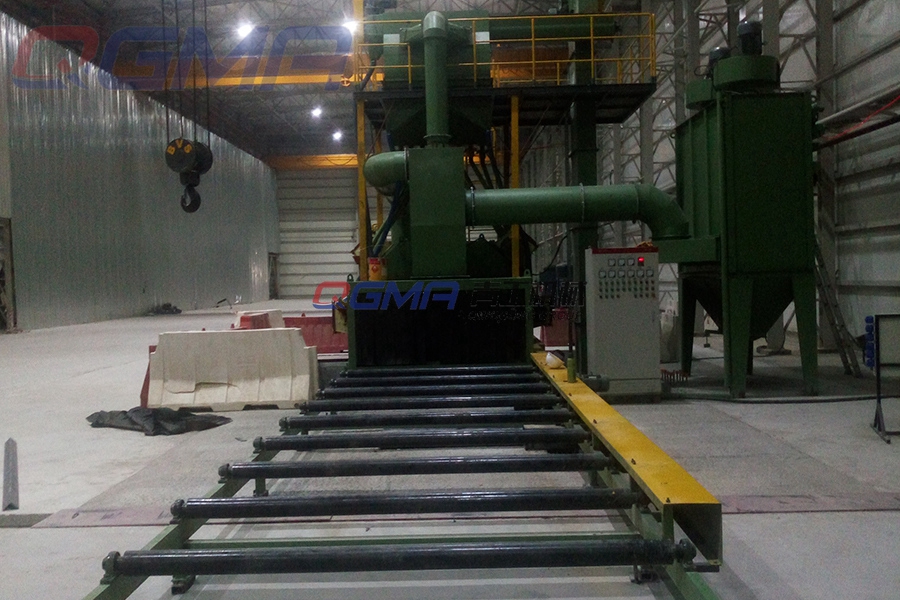

通过式抛丸机宣传图
