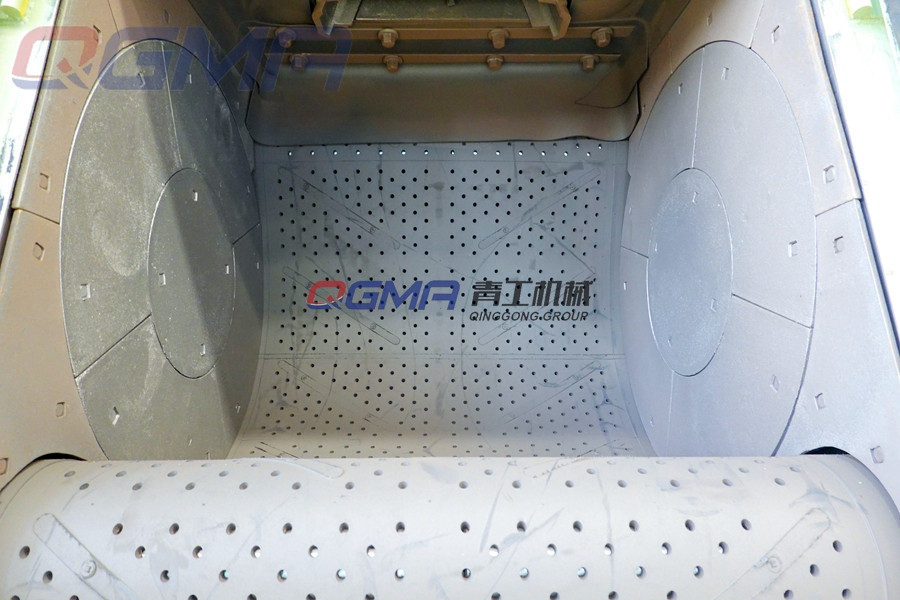

软管接头履带式抛丸机主要结构包括：抛丸清理室、丸料循环系统、抛丸器、清丸装置、供丸系统、除尘系统和电控系统等部件。
1、抛丸清理室——软管接头履带式抛丸机的清理室主要由钢板及型材焊接而成，箱式结构，主要包括进端密封仓、抛丸仓和清丸仓抛丸清理机；结构上清理室由主副清理室组成，它们为大容腔式结构，室体上部为箱形，下部为锥形，清理作业在密封的容腔内进行，具体有前、后副室体、主室体、橡胶帘、抛丸室护板、抛丸器等组成，软管接头履带式抛丸机主室体上下、前后共安装了1-10个抛丸器(不同机器，抛丸器数量就不同)，空间构造经过测试和实际验证，可以对工件实现清理效果，软管接头履带式抛丸机清理室为多室组合体，前后都为密封室体，并内设多层橡胶帘屏蔽以防弹丸外飞，同时室内有一定的负压防止尘埃外逸，主室体内设有耐磨护板，保护室体壁板免受磨损，延长室体使用寿命数十倍以上，同时可以利用弹丸的反射功能，继续有效地打击工件表面，提高清理质量与清理效率。在锥形集丸斗上两边装有网格、踏板，以阻隔杂物，保护螺旋输送机，便于维修人员行走。抛丸室体内耐磨护板的紧固螺栓采用特制的耐磨螺母连接，保护螺栓头部不受损坏，使拆装更换护板更为方便。
2、抛丸器——软管接头履带式抛丸机的抛丸器主要由转动机构、叶轮、罩壳、定向套、分丸轮、耐磨护板等组成，该抛丸器抛射速度高，弹丸抛射速度可达70-75m/s，清理效率提高30％，噪声降低8-10dB，耐磨件使用寿命长，更换叶片简单方便
3、提升机，软管接头履带式抛丸机提升机是在采用瑞士GF公司技术的基础上加以适当改进而成。主要由上、下部传动，筒体、皮带、料斗等组成，软管接头履带式抛丸机提升机罩壳折弯成型，提升机上下带轮采用筋板、轮板与轮毂组焊成多边形结构式带轮，以增强摩擦力，避免打滑现象，延长了皮带的使用寿命。同时上下带轮采用带方座外球面轴承，受到冲击振动时可自动调整，且密封性能良好,调整提升机上壳两侧螺栓，带动拉板上下移动便可保持提升机皮带的松紧度,打开提升机中壳上的盖板壳维修更换料斗和搭接皮带,打开提升机下壳上的盖板可排除底部弹丸的阻塞。
